產品介紹

EA-PS 9200-25 1U 為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

EA-PS 9200-25 1U產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://m.xaxfzs.com）



• 寬范圍輸入電壓100...264 V(1500 W型號)
• 效率高達 95%
• 輸出功率：0..1500 W 或 0..3000 W
• 輸出電壓：0...80 V 至 0...750 V
• 輸出電流：0...6 A 至 0...100 A
• 靈活的功率調整輸出級
• 有多種保護電路 (OVP, OCP, OPP, OTP)
• 帶按鍵的藍屏控制面板，可顯示實際值，設定值，狀態與報警信息
• 遠程感測
• 共享總線支持并聯連接
• 電隔離模擬接口
• 超低的高度，僅1 U高（44 mm）
• 溫控風扇制冷
• 內置USB與以太網端口
• EMC符合EN 550220 等級B標準
• 支持SCPI指令語言

EA-PS 9200-25 1U概要

本產品為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

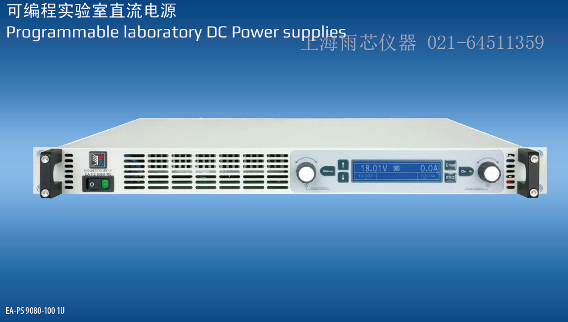

EA-PS 9000 1U系列是一款由微處理器控制的實驗室電源。其標準型號配備多種功能和特征，讓用戶使用起來更方便、有效。所有這些功能全部濃縮在44 mm高度的產品內。

控制面板上清晰地分布有兩個旋鈕、六個按鍵，以及兩個LED燈。同時還有一顯示所有數值與狀態的藍色液晶顯示器，從而簡化了產品的使用。

交流輸入

本系列所有型號都采用主動式功率因數校正線路，1.5 kW以下型號可在100 VAC至264 VAC的輸入電壓范圍下使用。

兩種功率級別的產品都會在輸入電壓低時自動減少輸出功率，因此1.5 kW型號在輸入電壓為100...1150 VAC時仍有1 kW。3 kW型號在輸入電壓為180...207VAC時仍可供應2.5 kW。

功率

所有型號的輸出功率都可靈活調整。可在較低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定功率范圍內。它們的設定功率都可調，因此僅用一臺產品就能覆蓋廣泛的應用。



直流輸出

本系列有多款不同型號，可選擇0...80 V至0...750 V輸出電壓，0...6 A至0...100 A輸出電流，0...1500 W至0...3000 W輸出功率的類型。因此不管是手動控制還是遠程控制（模擬或數字），都可在0%與100%

之間連續調節電流、電壓與功率。直流輸出端位于產品后板。

放電電路

額定輸出電壓為200 V或以上的產品，其輸出電容都配有一放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后降至60 V DC以下。該電壓值被認為是對人體安全的最高電壓。

保護功能

為保護連接設備，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP)與過功率(OPP)保護極限值。

一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出。



顯示器和控制鍵

產品所有重要信息都清晰地顯示在點陣顯示屏上。通過該顯示器，電壓與電流的實際輸出值和預設值，(CV, CC, CP) 實際控制狀態與其它狀態，報警與設置菜單的設定，都清晰展現出來。

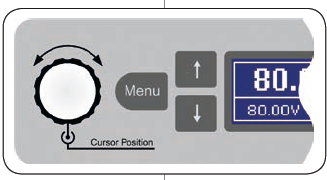

為了便于旋鈕能調節參數，只需按一下該旋鈕，就可更換數值小數點后的光標位置。所有這些特性都有助于操作者的便利性。其面板鎖定功能可鎖住整個面板，從而保護產品與連接負載免受意外誤用。



模擬接口

產品后板上裝有一隔離模擬接口端子。它具有一模擬輸入腳，接上0 V...10 V或0 V...5 V電壓，可設置0...100%的輸出電壓、電流與功率。要監控輸出電壓與電流，可給模擬輸出腳接上0 V...10V或0 V...5 V電壓來完成。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。



數字接口

本系列標配有兩個電隔離數字接口。分別是1x USB& 1x Ethernet。可通過發送SCPI語言指令或ModBusRTU協議，經它們控制和監控產品。產品的遠程控制可由所供軟件EA Power Control或者客戶定制應用來完成，我們提供有編程文檔，以及LabView? Virtual Instruments (VIs)。
