產品介紹

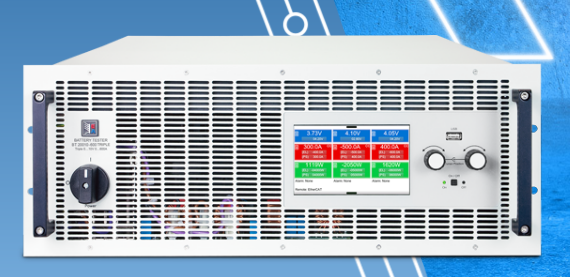

主力機：EA-BT 20000 三通道電池測試儀

三通道電池測試儀的優勢

大電流

• 每通道電流高達 600 A，三通道并聯達 1800 A
• 單機高達 30 kW
• 同時測試三個電池組，每通道 4 kW 或 6 kW 或 10 kW



高精度

• 用于研發或生產過程中的電池特性和容量測試
• 電壓、電流測試精度高
• 控制精度高



高速

• 1ms 超快通訊速度，助力產量最大化
• PC 控制，經 Gbit 以太網，ProfiNet, CAN-FD，或 EtherCAT™ 連接



三重特性

• 專為測試電芯、模組和電池包，64 臺并機功率高達 1.92MW
• 雙象限工作模式，用于電池測試的充、放電切換
• 廣泛用于電池的各個形態：電池測試、電池模擬、電池回收三大應用 性能之選



三大應用 性能之選

電池測試

• 測試電池的電氣特性
• 測試 SOH（健康狀態），用于回收分級
• 測試電池壽命
• 可集成于自動測試系統，或獨立運行

電池模擬

• 模擬單個電芯、模組或電池包
• 用于儲能系統及待測部件的優化設計
• 當需要數據重現時
• 過流保護，保證所連接負載的安全

電池回收

• 在最終回收之前，將電池完全放電
• 在大電流，低電壓狀態下（甚至低于 2 V），最大可能的深度放電

EA-BT 20000 參數總覽：

• 寬范圍輸入: 208 V – 480 V, +10%, 3ph AC
• 有源功率因數校正，一般為 0.99
• 電池測試儀，雙象限，充放電切換
• 放電模式（負載模式）下，吸收的能量回饋電網
• 能量回饋效率高達 96% 以上
•
• 電壓從 0 – 10 V 到 0 – 920 V
• 高功率，每通道高達 10 kW
• 每通道電流從 0 – 40 A 到 0 – 600 A
• 直流輸出/輸入功率級靈活調整（自動量程）
• 快速切換的調節模式 CV、CC、CP、CR；16 位 ADC 和 DAC 的高分辨率數字調節，控制
• 速度選擇：正常、快速、慢速
• 用于并聯操作的電隔離共享總線
• 用于并聯操作的主-從總線
• 集成高速接口，通信速度為 1ms
• 集成了典型的電池測試儀功能
• 內置電池測試模式，電池模擬
• 指令語言和驅動程序: SCPI 和 ModBus, LabVIEW, IVI
