產品介紹

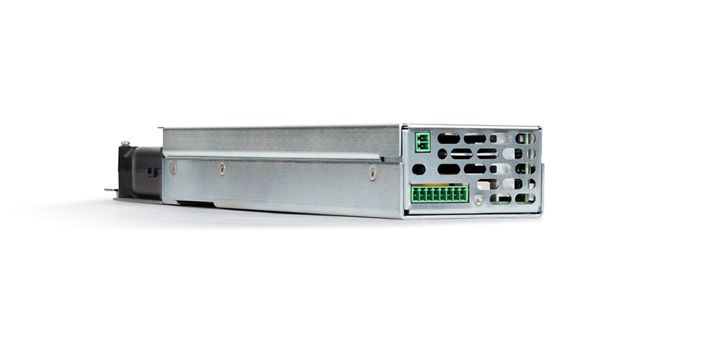

N6781A 是專為執行電池功耗分析任務而設計的源表模塊（SMU）。

特點

額定輸出：

• 電壓：高達 20 V
• 電流：高達 ±3 A
• 功率：20 W

編程準確度（23 °C ± 5 °C，經過 30 分鐘預熱；適用于從最小值到最大值的程序）：

• 電壓（20 V 量程）：0.025% + 1.8 mV
• 電壓（6 V 量程）：0.025% + 600 µV
• 電流（3 A 和 1 A 量程）：0.04% + 300 µA
• 電流（300 mA 量程）：0.03% + 150 µA

瞬態響應：

• 在電流瞬變為 0.15 A/µs 時，壓降 < 30 mV

測量準確度（23 °C ± 5 °C）：

• 電壓（20 V 量程）：0.025% + 1.2 mV*
• 電流（3 A 量程）：0.03% + 250 µA*
• 電流（100 mA 量程）：0.025% + 10 µA*
• 電流（10 µA 量程）：0.025% + 8 nA

* 支持無縫量程功能

Keysight N6781A 是專為執行電池功耗分析任務而設計的源表模塊（SMU）。 無論被測器件（DUT）是電子書閱讀器、MP3 播放器、手機還是心臟起搏器，N6781A 的無縫量程、可編程輸出電阻和輔助 DVM 等先進功能都能夠為電池功耗分析更準確的測量結果。 如果搭配 14585A 控制與分析軟件一起使用，N6781A 會變成一個功能更強大的電池功耗分析解決方案，對您的測量結果實施更深入的分析。 詳細了解 14585A 控制與分析軟件。

查看測量解決方案實例: 電池電流消耗測試

是德科技獲得技術創新的功能：無縫量程

無縫量程功能可以解決測量動態電流的難題。 借助無縫量程，工程師可以精準測量動態電流，測量過程中不會出現任何毛刺或中斷。 當被測器件消耗的電流發生變化時，SMU 會立即自動檢測哪個電流量程能夠返回最精確的測量值，并無縫切換到該量程。 無縫量程與 SMU 內置的 18 位數字化儀結合使用時，可以實現出色的 28 位有效垂直分辨率。 這使得工程師能夠一次性全面了解從 nA 到 A 的完整電流波形，從而大幅提高生產效率，更深入地洞悉功耗狀況。

電池功耗分析視頻：N6781A 的無縫量程功能

其他特性與優勢

• 無毛刺電源輸出和測量：改變輸出范圍和量程時不會出現任何毛刺
• 2 象限操作：可充當電壓源或電流源，也可充當 CV 或 CC 電子負載
• 四個電流量程：在不同工作模式下精確捕獲被測器件的電流
• 出色的瞬態響應：當負載發生快速變化時，保持電壓或電流穩定不變
• 快速直流調制：創建最高 100 kHz 的波形，用于激勵被測器件或為被測器件添加負載
• 高速數字化測量：使用內置的 200 kHz 數字化儀每 5 µs 捕獲/查看一次被測器件的功耗

其他 N6700 SMU

• N6782A 用于功能測試的 2 象限源表模塊
• N6784A 4 象限通用源表模塊

這個模塊可用于 1 U 高的 N6700 小型多路輸出模塊化電源系統（適用于 ATE 系統）和 N6700 多路輸出直流電源分析儀（適用于工作臺測試）。 它標配了 GPIB、LAN、USB 和 LXI 接口。 我們提供超過 20 種不同的直流電源模塊供您選用，從基礎型到高精度型，從 20 W 到 300 W 功率，各種型號應有盡有。
