產品介紹

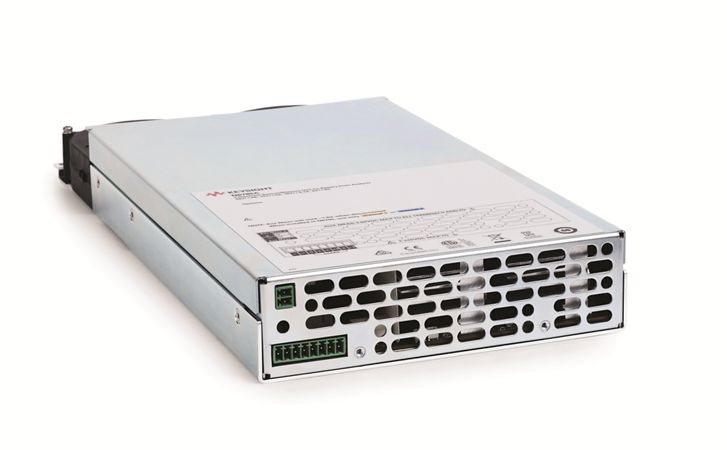

N6785A 是一款專門設計的源表模塊（SMU），適用于對電池供電的大型移動設備（高達 20 V、8 A 和 80 W）執行電池功耗分析。

特點

提供出色的電池續航時間。 Keysight N6780 系列 SMU 能夠讓您一次性顯示從納安級到安培級的電流消耗并進行深入分析，從而提供出色的電池續航時間。 準確仿真具有卓越供電能力的電池。

• 像電池一樣，提供穩定、無毛刺的電源輸出和消耗（充電/電子負載）。
• 可編程輸出電阻能夠模擬電池的內阻。

測量能力超乎您的想象。

• 使用是德科技已獲技術創新的獨有無縫量程技術，一次性全面表征器件的關閉、睡眠和發射模式電流，無需進行多次測量掃描。
• 使用 SMU 的電流表（零負載電流分流器）模式執行電池耗盡測試并表征器件使用實際電池時的工作特性。

額定輸出：

• 電壓：20 V / 15 V / 10 V / 6 V
• 電流：± 4 A / ± 5 A / ± 6.7 A / ± 8 A
• 功率：高達 80 W

輸出電壓紋波和噪聲（PARD）（20 Hz – 20 MHz）：

• CV 峰峰值：15 mV
• CVrms：1.5 mV

編程準確度（23 °C ± 5 °C，經過 30 分鐘預熱。 適用于從最小值到最大值的程序）：

• 電壓（20 V、15 V、10 V 和 6 V 量程）：0.025% + 1.8 mV
• 電流（4 A、5 A、6.7 A 和 8 A 量程）：0.04% + 1.4 mA

測量準確度（23 °C ± 5 °C）

• 電壓（20 V 量程）：0.025% 1.8 mV
• 電流（8 A 量程）：0.04% + 1.5 mA
• 電流（100 mA 量程）：0.025% + 10 µA
• 電流（1 mA 量程）：0.025% + 100 nA
